Desde el momento de la formulación del proyecto se contemplaba la necesidad de encontrar un lenguaje común que permitiera la fácil comunicación, entre el equipo de trabajo y hacia el público en general. Se consideró el uso de las herramientas gráficas como una técnica de investigación fundamental que facilitaba el entendimiento y comprensión de los procesos y resultados. Siendo además, junto a las acciones de comunicación y participación ciudadana, las garantes del consenso en la toma de decisiones.

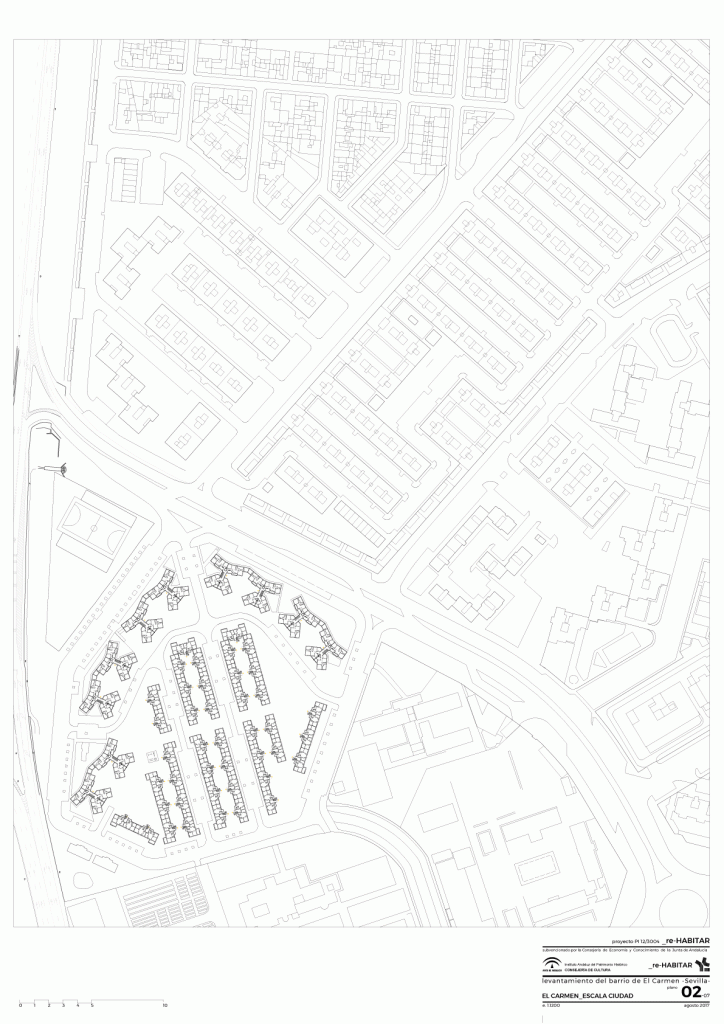

Con en objetivo de tener un soporte común, una de las primeras acciones del proyecto ha sido realizar un levantamiento planimétrico de El Carmen. Se ha realizado a partir del proyecto original del arquitecto Luis Recasens, fechado en agosto de 1955; y realizando comprobaciones in situ.

En la planimetría base se ha decidido representar las edificaciones y tipologías como aparecían en el proyecto original. Sin embargo, el espacio público se ha dibujado tal y como se encuentra en la actualidad, y no como se proyectó. Se ha pretendido tener una base gráfica útil que facilite la plasmación del conocimiento generado en el seno del proyecto.
